[eSDG] 구조설계와 도면작성, CAD에서 더 쉽게! 본문
이번 포스트에는 eSDG를 활용해 구조설계와 구조도면을
CAD환경에서 보다 쉽게 작성하는 방법을 소개해드리겠습니다.
구조설계를 하다 보면 해석 모델과 도면 작업을 오가며 어렵고 반복되는 작업을 많이 하게됩니다.
eSDG는 이러한 어렵고 반복되는 작업을 쉽고 간단하게 처리할 수 있도록 개발된 구조설계 CAD 도구 입니다.

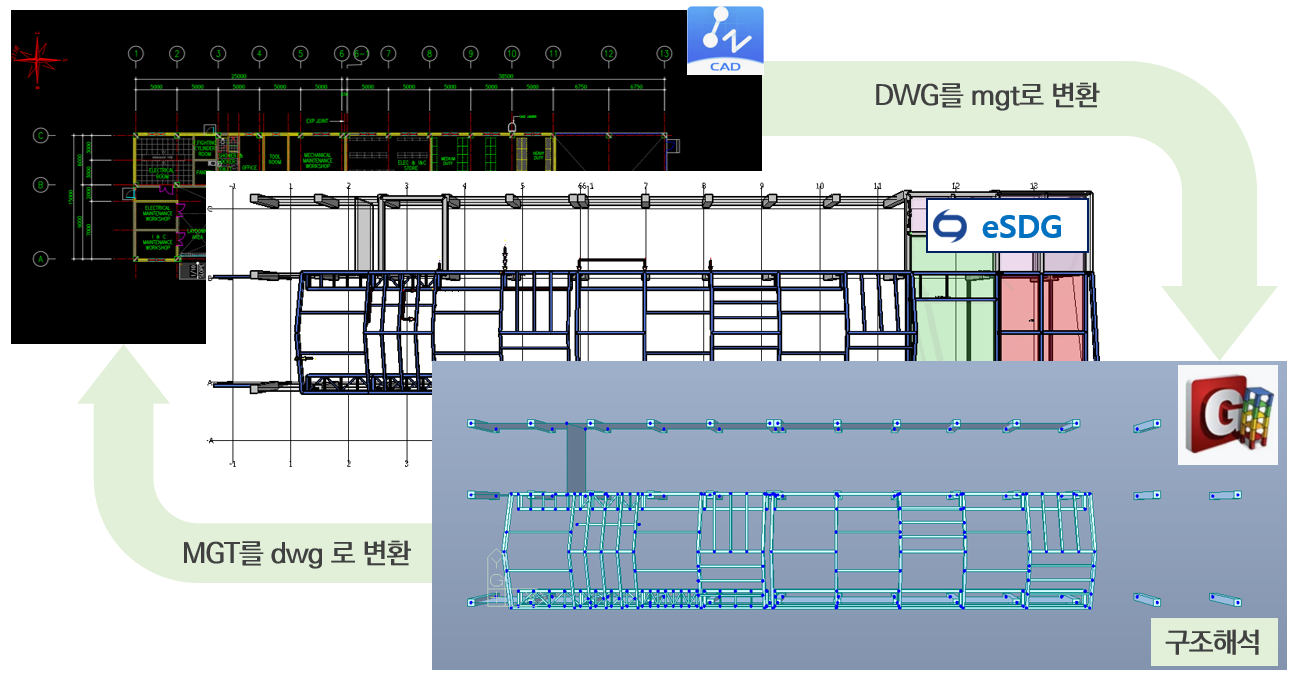

eSDG의 두가지 핵심 프로세스!
eSDG는 아래 두가지 흐름을 중심으로 구조설계와 도면작업을 간편하게 진행할 수 있습니다.
1. DWG를 Midas(mgt) 구조해석 파일로 변환 (DWG -> MGT)
2. Midas(mgt) 구조해석 파일을 DWG로 변환 (MGT -> DWG)
그럼 두가지 흐름이 실제로 어떻게 진행되는지 조금 더 자세히 살펴보겠습니다.

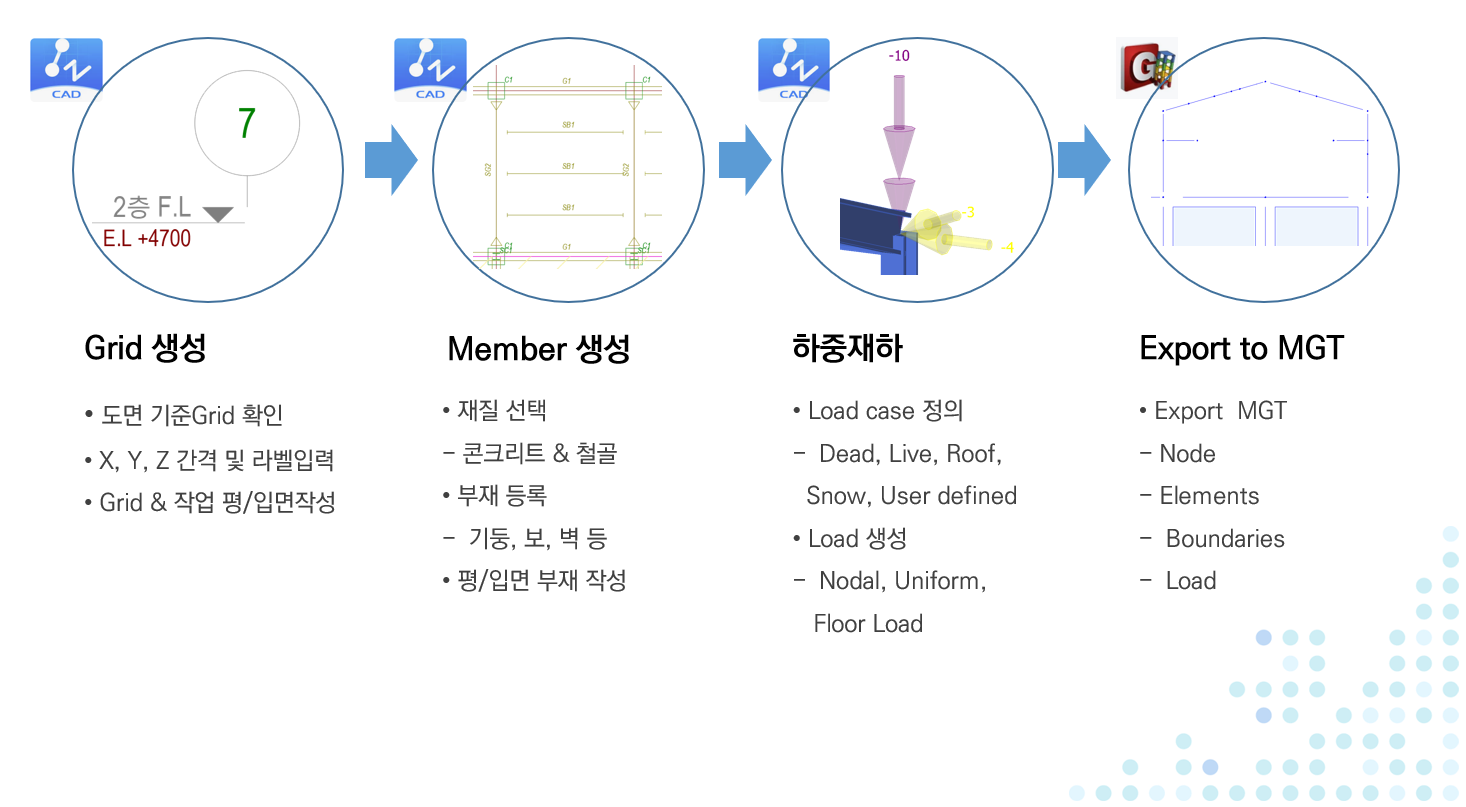

CAD에서 작성한 구조도면을 바로 해석 모델로!
eSDG에서는 구조도면 작성 도구를 제공하여 Grid 생성 -> Member 배치 -> 하중 설정까지 CAD에서 한 번에 진행할 수 있습니다.
작성된 도면은 MGT Export 기능을 통해 바로 Midas(mgt)구조해석 파일로 변환할 수 있어 초기 구조모델 작업을 빠르게 완료할 수 있습니다.

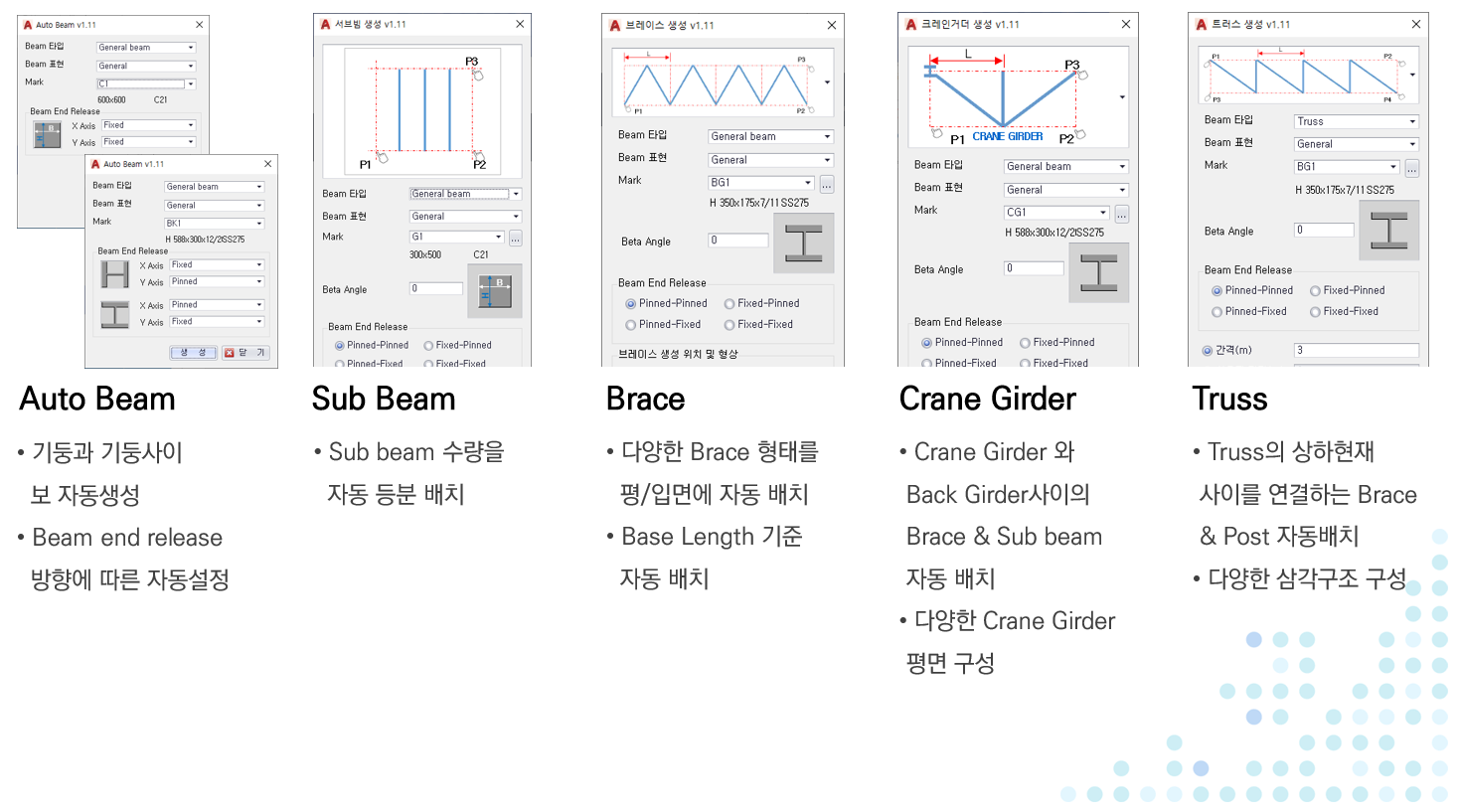

반복 작업도 쉽게 해결되는 구조도면 작성 도구!
자동 Beam 배치, Sub Beam, Brace, Truss 생성 등 반복 작업이 많은 부재 배치도 도구를 활용해 쉽게 처리 할 수 있습니다.
해석 모델을 불러오면 구조도면이 자동 생성!
반대로, Import MGT 기능을 사용하면 해석 모델(MGT)을 불러와 평면도, 입면도 등 구조도면을 자동 생성할 수 있습니다.
Grid, 부재 정보, 하중 정보 등이 자동으로 정리되기 때문에 도면 초기 작업 시간을 크게 줄일 수 있습니다.

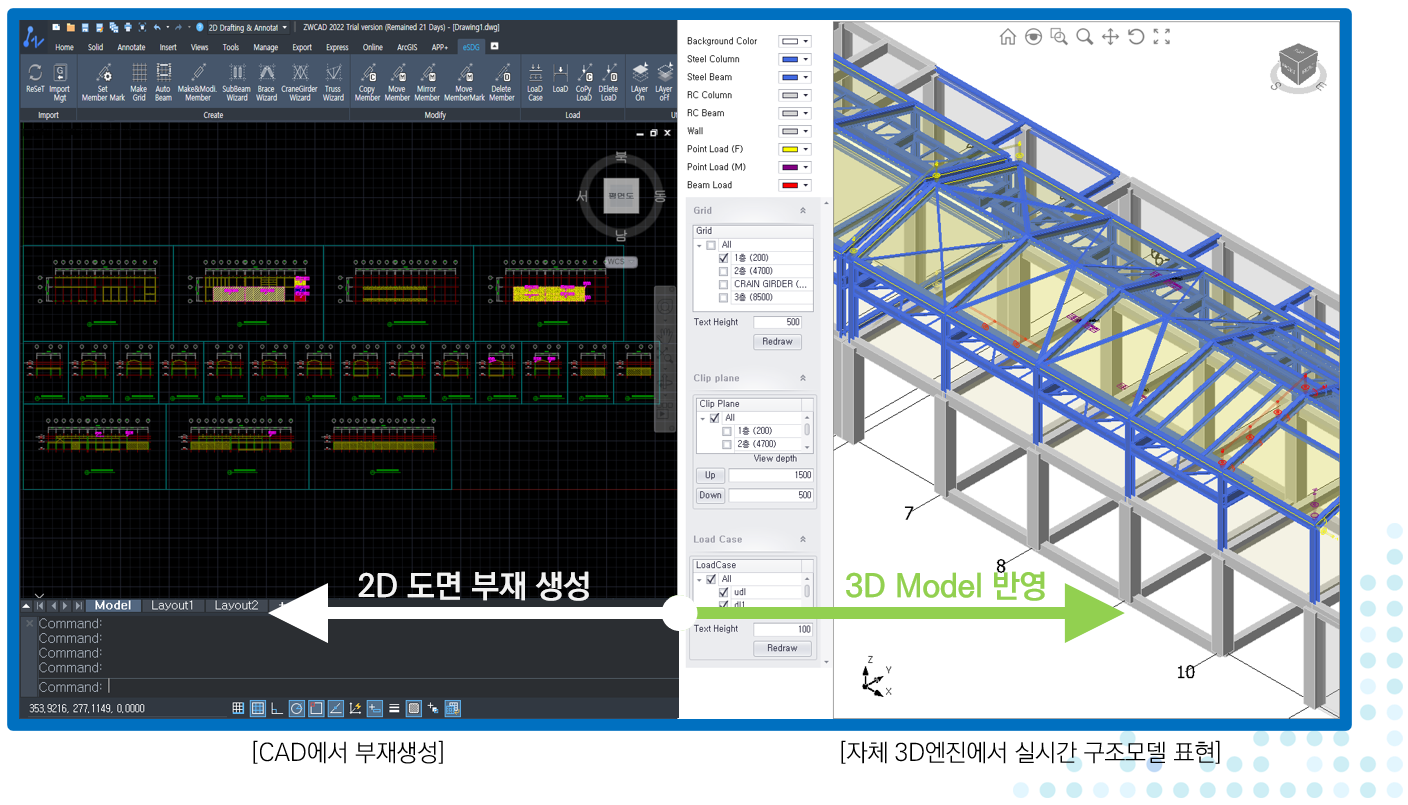

3D Model Viewer로 실시간 확인
2D 도면에서 작업한 내용은 eSDG의 3D Model Viewer에서 실시간으로 확인하며 작업을 진행 할 수 있습니다.

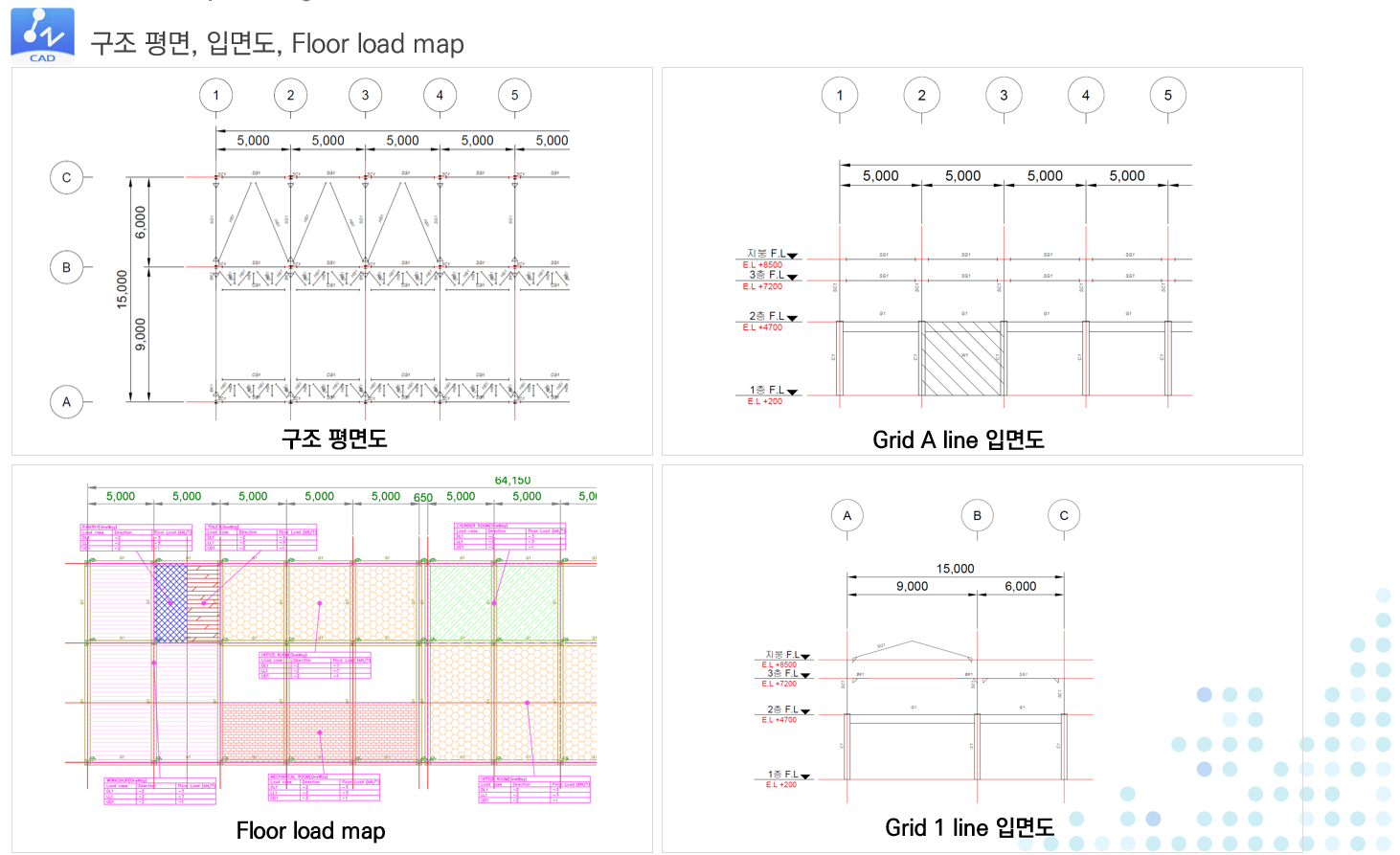

eSDG 샘플 도면
아래는 eSDG를 활용해 자동으로 생성된 구조 평면도, 입면도, Floor load map 샘플입니다.
이번 포스트에서는 'eSDG'를 활용해 구조설계 및 구조도면 작업을 쉽게 진행하는 방법을 간단히 살펴보았습니다.
eSDG의 첫 포스트이다 보니 전체적인 흐름 위주로 설명을 드렸는데요,
다음 포스트에서는 eSDG의 세부 기능이 실제 업무에 어떻게 적용되는지 좀 더 깊이 있게 다뤄보려고 합니다.
앞으로 많은 관심과 응원 부탁드립니다!
감사합니다 :)
