Midas(mgt)파일을 Revit 모델로 변환하는 방법 본문
이번 포스트에는 Revit에서 Midas 구조해석 파일을 불러와
구조해석 모델을 자동으로 생성하는 방법에 대해 간단히 알아보겠습니다!
최근 구조설계 실무에서는 Midas 구조 해석파일을 Revit 모델로 변환하여 활용하고자하는 수요가 빠르게 증가하고 있습니다.

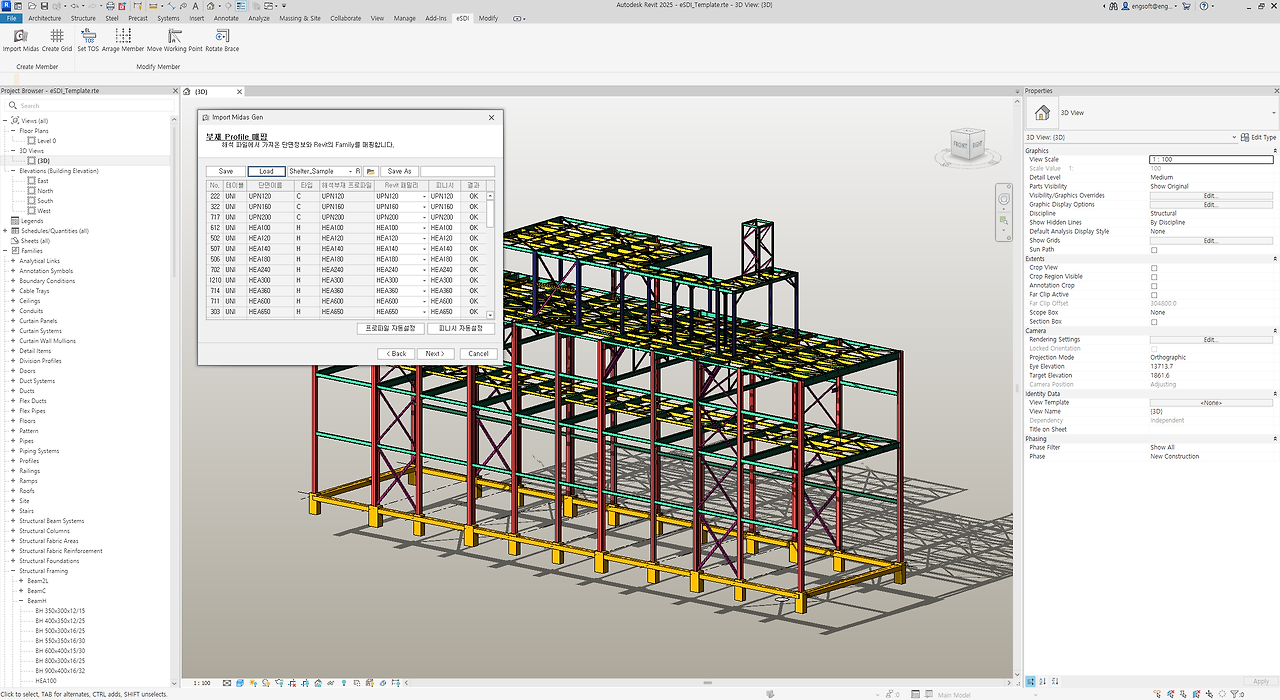

현재 이엔지소프트에서 열심히 개발 중인 Revit addin 프로그램으로 아주 쉽고 빠르게 구조해석 모델을 Revit으로 변환 할 수 있습니다.
그럼 바로 변환 과정을 살펴보겠습니다!

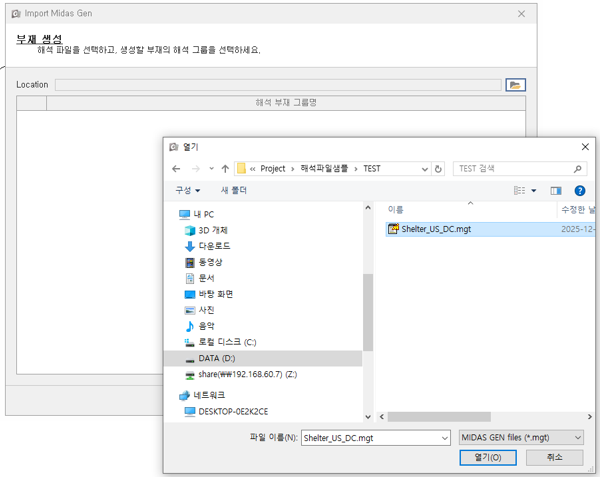

1. 먼저 'Import Midas' 기능 실행하고, Midas(MGT)파일을 선택합니다.

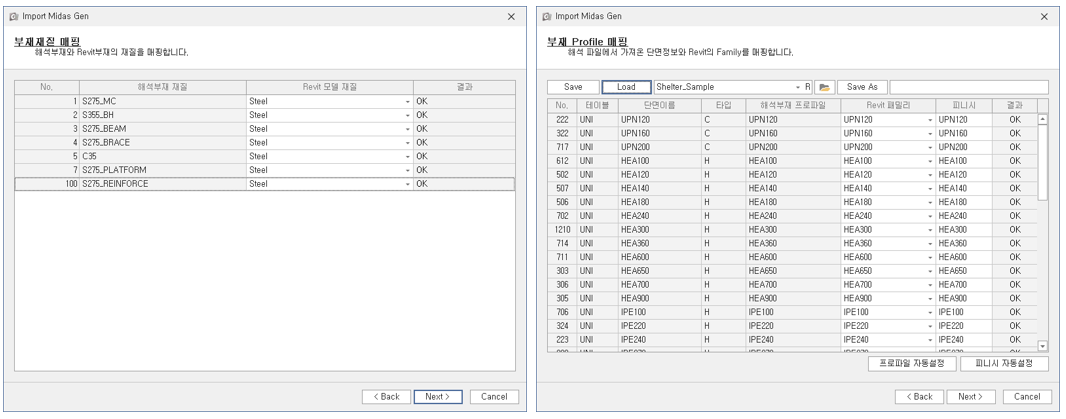

2. 해석파일에서 작성된 재질과 단면을 Revit 기준으로 매핑합니다.

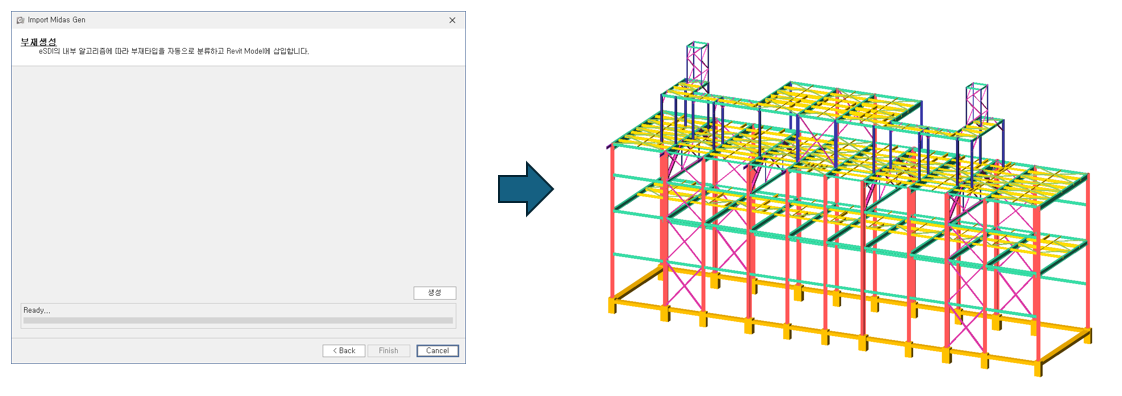

3. 생성버튼을 클릭하여 Midas에 자동으로 해석모델을 생성합니다.
생성 시 부재 병합, 부재 분류(Column, Girder, Beam, V Brace 등)작업을 진행하고 수평부재에 대해 TOS 설정을 자동으로 진행합니다.

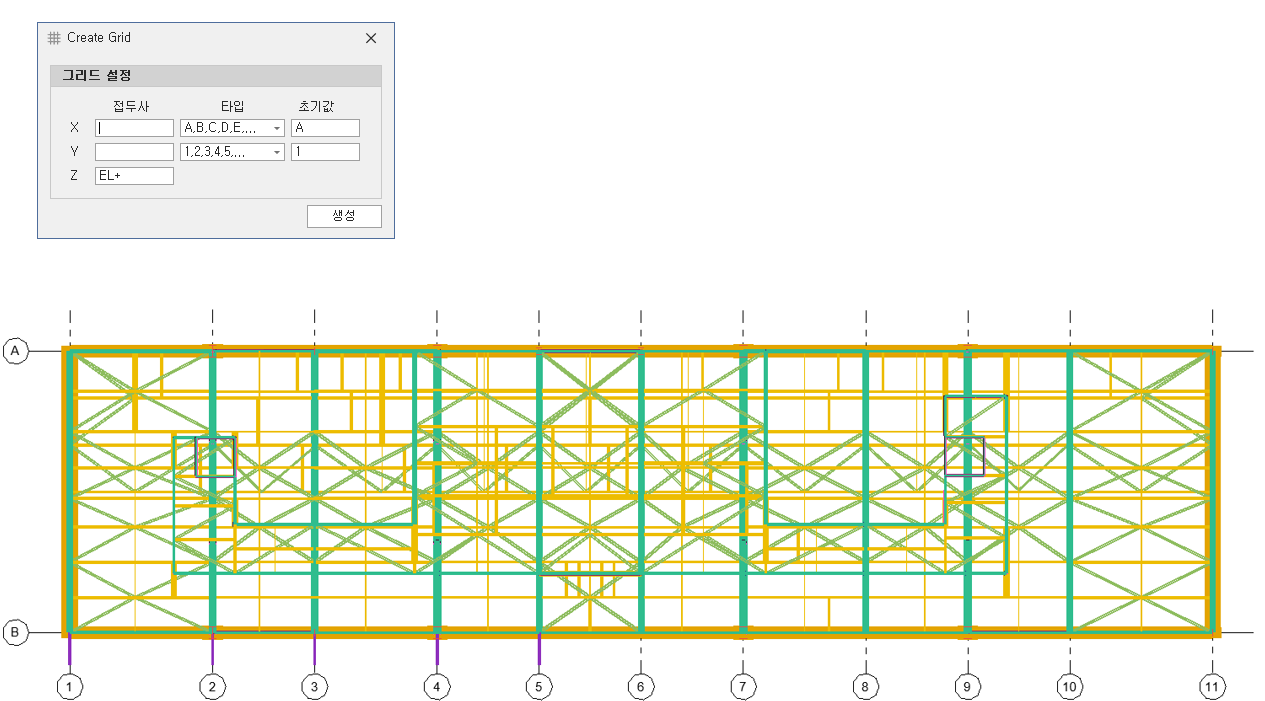

4. Grid를 자동으로 생성합니다.

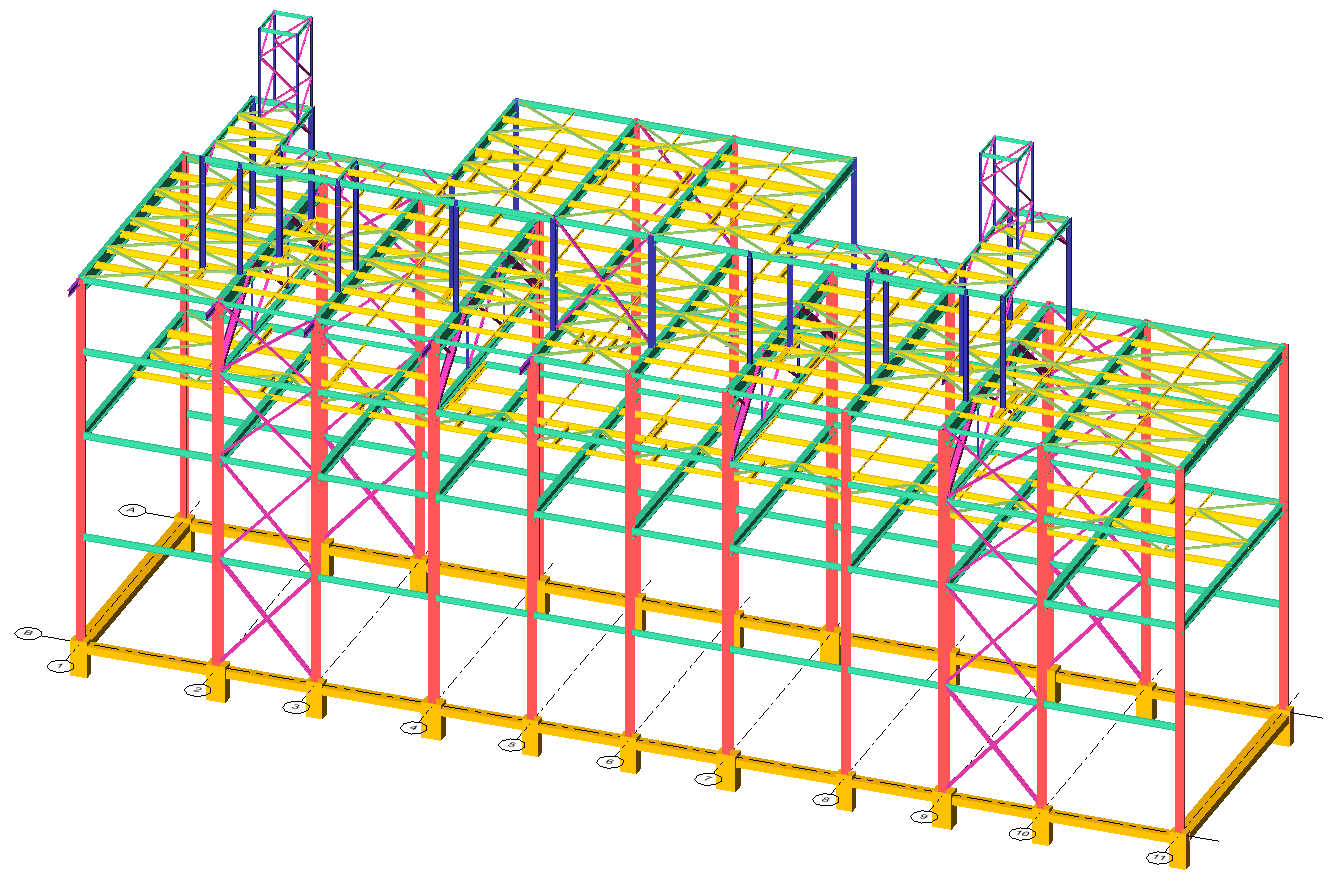

이처럼 몇 단계의 작업만으로 Midas 구조해석파일을 기반으로 Revit 구조 모델을 빠르고 정확하게 생성할 수 있습니다.
구조해석 정보를 그대로 활용할 수 있어 실무에서 매우 효율적인 모델링이 가능합니다.
Midas(MGT) 파일을 Revit 모델로 변환하는 과정은 복잡해 보일 수 있지만, 적절한 변환 흐름과 자동화 기능을 활용하면 누구나 쉽고 빠르게 구조해석 모델을 Revit으로 변환할 수 있습니다.
앞으로도 구조설계 실무에 도움이 되는 구조해석–BIM 연계 방법을 계속 소개해 드리겠습니다.
많은 관심 부탁드립니다!
감사합니다.
