[eSDI] 3D모델에 리비전을 자동으로 반영하는 방법

이번 포스트에는 eSDI에서 변경된 해석 모델을
자동으로 업데이트 하는 방법을 살펴보겠습니다.



eSDI의 Import Staad/Midas 기능을 활용하면 해석 모델을 기반으로 Tekla Structures에 3D 모델을 자동으로 생성할 수 있습니다.

​

하지만 설계 과정 중 해석 모델이 변경되면, 기존 모델을 다시 수정해야 하는 상황이 자주 발생합니다.

​

일반적으로는 변경된 도면을 보고, 수정된 부재를 하나씩 찾아 수작업으로 반영해야 합니다.

이러한 리비전(Revision) 작업은 번거롭고 많은 시간이 소요됩니다.

​



eSDI로 간편하게 자동 업데이트!

eSDI에서는 이러한 리비전 작업을 쉽고 빠르게 자동화할 수 있습니다.

‘Analysis Model Revision’ 기능을 이용하면 변경된 해석 파일을 불러와 자동으로 변경 내용을 비교하고

Tekla 모델에 반영할 수 있습니다.​

​



https://youtu.be/HioULhqsSog



이제 영상에서 보신 것 처럼, eSDI에서 변경된 사항을 3D모델에 자동으로 업데이트하고 어떻게 확인하는지 직접 살펴 보겠습니다.

​

1. 기능 실행

eSDI - Create & Modify 메뉴에서 'Analysis Model Revision'기능을 실행합니다.



[ eSDI - Create & Modify 화면 ]

​

[ Analysis Model Revision 화면 ]

2. 변경된 해석 파일 선택

Analysis Model Revision 기능을 실행하고 변경된 해석 파일을 선택합니다.

그다음 [Compare] 버튼을 클릭하면 Tekla Strucutres의 현재 3D모델과 해석파일을 비교합니다.

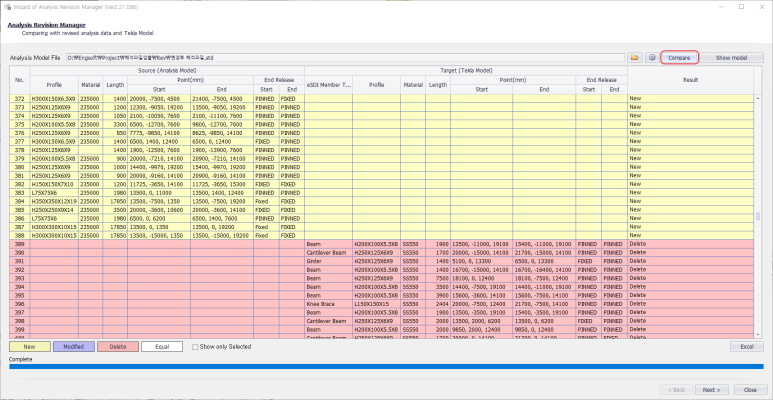

[ Analysis Model Revision - Compare실행 화면 ]

3. 변경 항목 확인

비교가 완료되면 결과가 New, Modified, Delete, Equal로 구분되어 표시됩니다.

​

4. 3D모델에서 시각적 확인

[Show Model] 기능을 통해 3D 모델 화면에서 변경된 부재를 시각적으로 확인할 수 있습니다.

[ Show Model 기능을 통한 3D모델 시각화 ]

​

5. 변경 내역 출력

또한 Excel 파일로 변경 내역을 출력할 수도 있습니다.

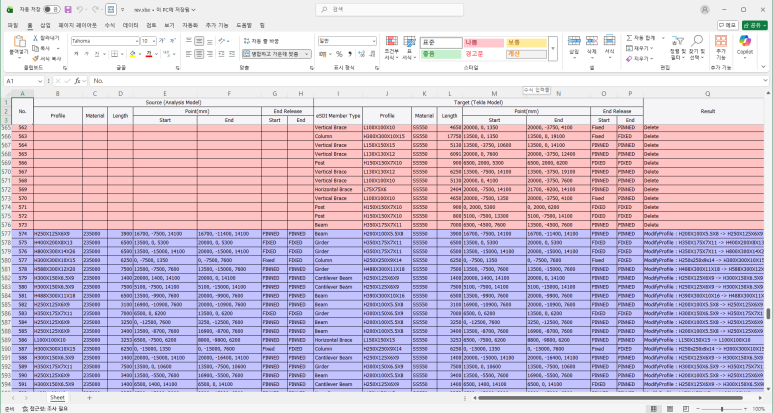

[ 변경내역 엑셀 출력 화면 ]

​

6. 모델에 변경 반영

확인된 변경 사항은 사용자 선택에 따라 모델에 직접 반영할 수 있습니다.

• 신규 부재 추가
• 수정된 부재 반영
• 삭제된 부재 제거

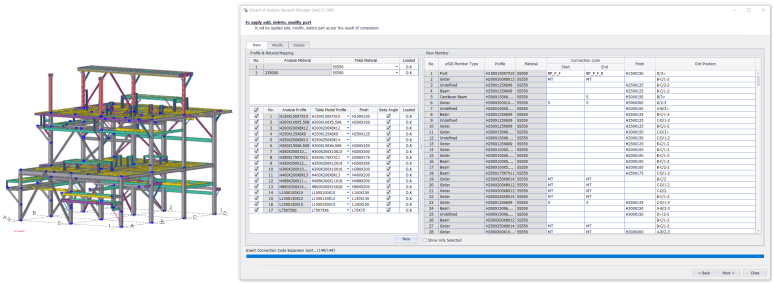

[ 신규 부재 생성 화면 ]

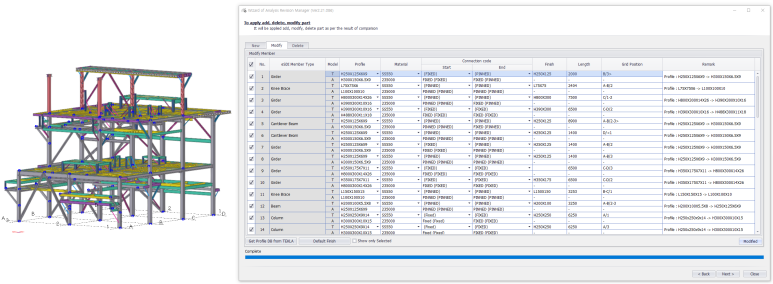

[ 수정 부재 반영 화면 ]

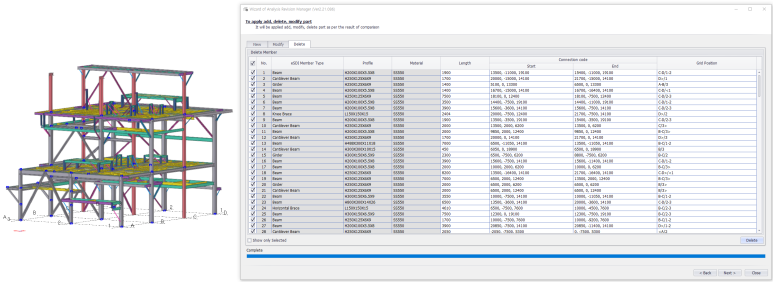

[ 삭제 부재 반영 화면 ]

7. 변경 전후 비교

마지막으로, 변경 전 모델과 변경 후 모델을 함께 비교해보겠습니다.

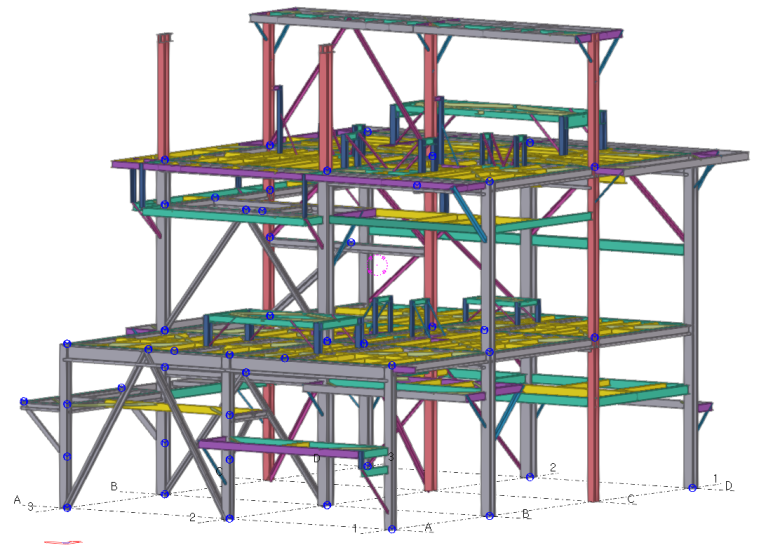

[ 변경 전 모델 ]

​

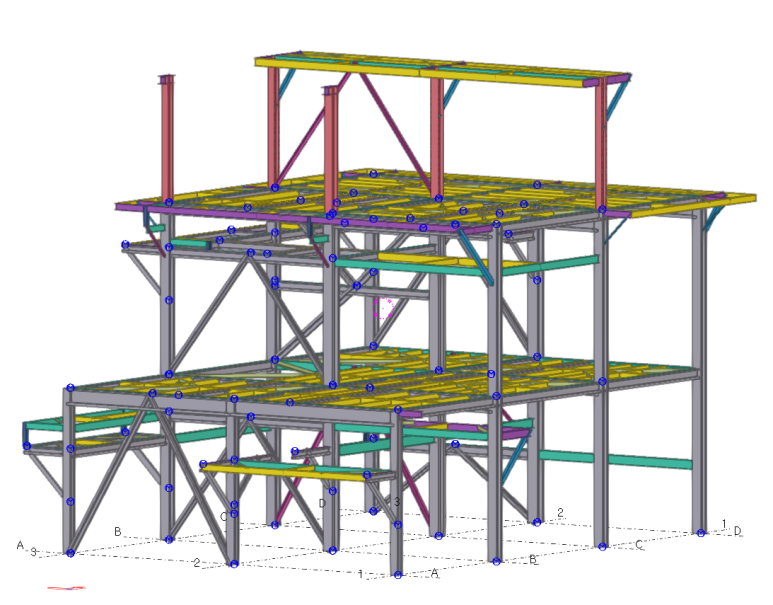

[ 변경 후 모델 ]

지금까지 'Analysis Model Revision'기능을 활용하여 해석 모델의 변경 내용을 자동으로 비교하고 업데이트하는 과정을 살펴보았습니다.

​

리비전 작업은 일반적으로 복잡하고 시간이 많이 소요되지만,

eSDI를 이용하면 보다 쉽고 빠르게 변경사항을 관리할 수 있습니다.

​

앞으로도 eSDI는 설계 효율과 실무의 편의성을 높일 수 있는 다양한 기능을 지속적으로 업데이트 할 예정입니다!

​

감사합니다.

​

다음 포스트에 다시 만나요~~~
