[eSDI] 기초 모델링부터 토공 물량, 도면까지 자동으로

이번 포스트에는 eSDI를 활용하여 기초 모델링 (Foundation)부터

토공 물량 산출, 도면 작성까지 자동으로 출력하는 방법을 살펴보겠습니다.





eSDI는 그동안 철골 상부구조물 중심으로 기능이 구성되어 있어 하부 콘크리트 구조물은 지원이 제한적이었습니다.

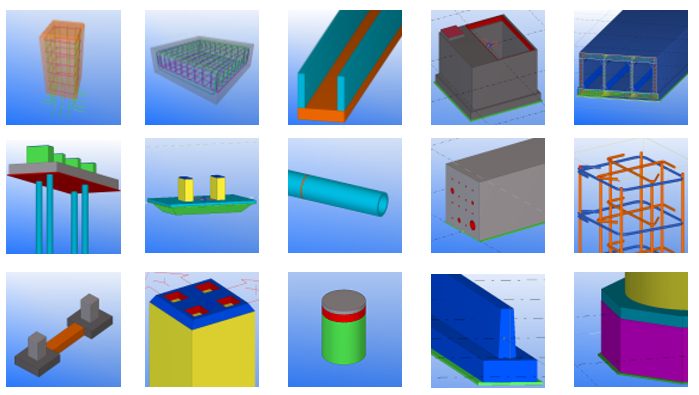

2026년도에는 기초(Foundation) 뿐만아니라 Dike, Wall, Culvert, Manhole, Duckbank 등 하부 콘크리트 구조물을 확대 지원을  목표로 하고있습니다.







https://youtu.be/xzxDWGm0KkI?si=_pDwXlx6PMw0PLeZ







eSDI – Foundation Modeling & Edit Drawing

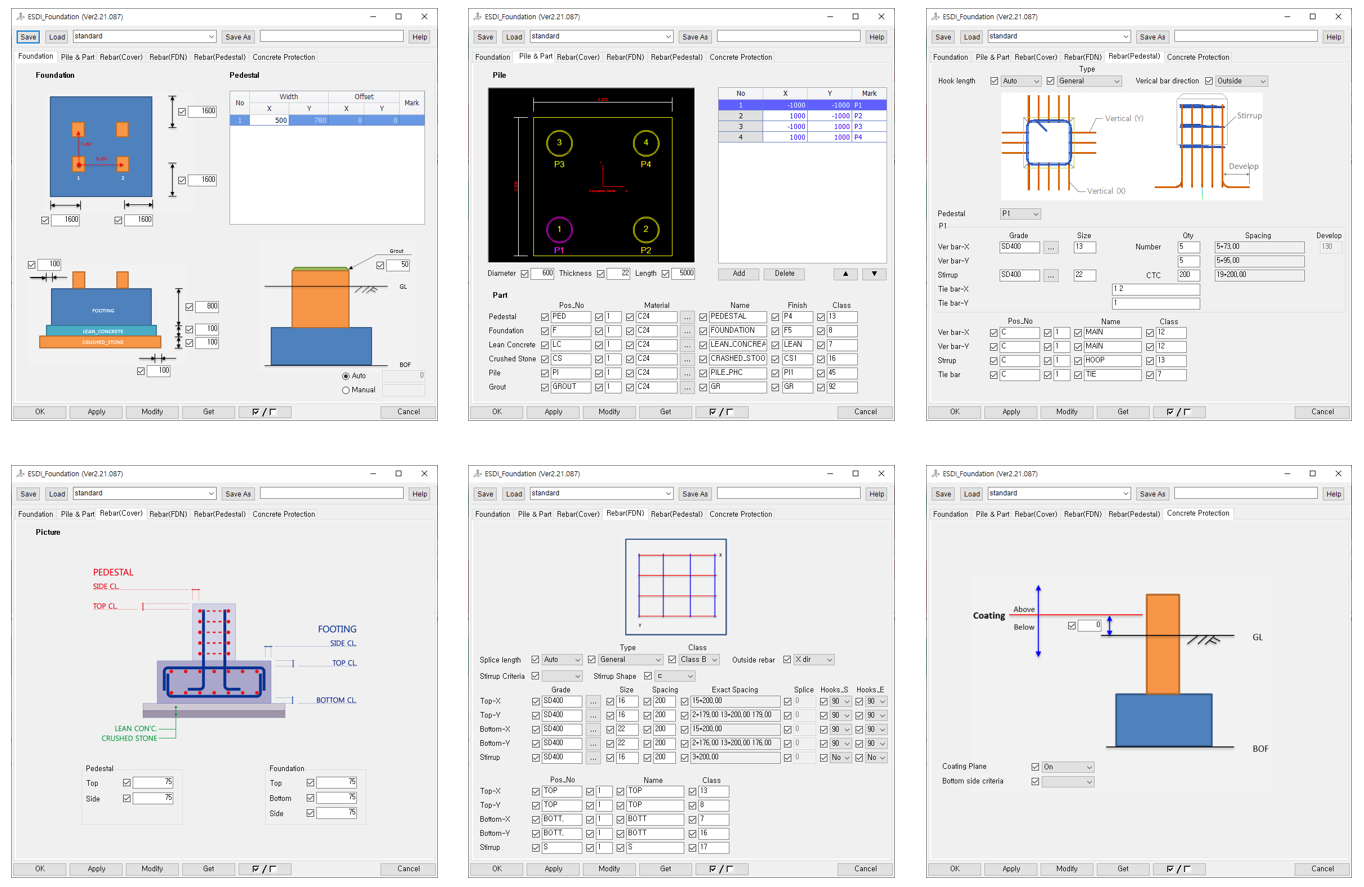

현재 개발된 Foundation 기능은 크게 아래 입력부로 구성됩니다.





Foundation은 Parametric Modeling을 기본으로 하기 때문에 기둥의 위치가 변경되거나 사이즈가 바뀌어도 콘크리트 형상 및 배근 정보가 자동으로 설계 입력값에 맞추어 변경됩니다.

또한 입력된 설계값은 사용자별로 저장되어 마우스로 기둥만 선택하면 아래와 같이 모델링이 자동으로 수행됩니다.

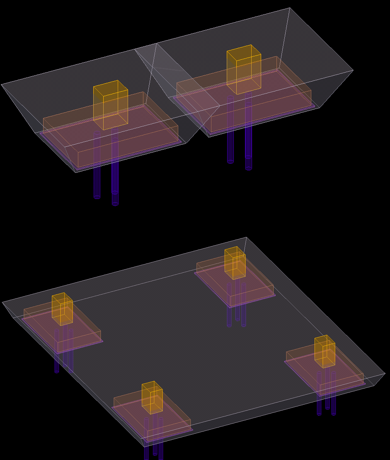

[기둥 제원을 통해 자동 생성된 Foundation]

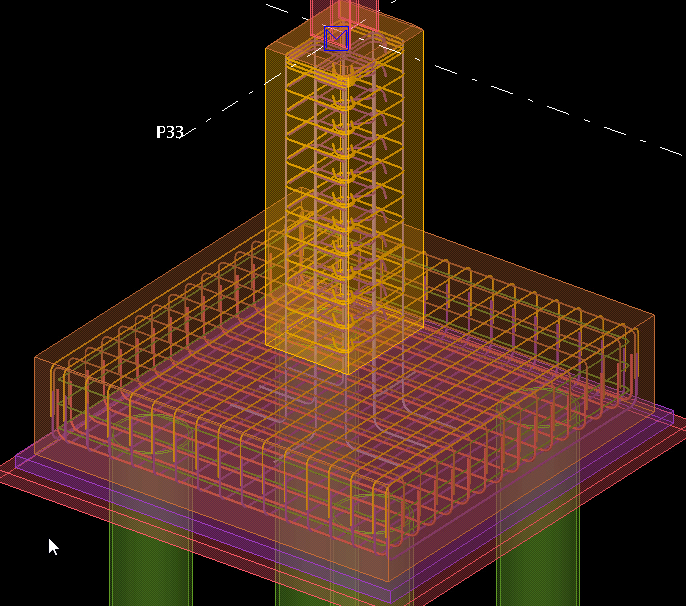

[자동 생성된 배근모델링]





사용자가 느끼는 가장 큰 장점은 역시 3D설계모델부터 토목물량, 도면까지 자동 작성되는 부분입니다.

토목물량의 경우 기초공사 시 계산되는 물량아이템(Excavation, Back filling, Disposal soil, coating, form work) 의 자동산출을 지원하기 때문에 더 이상 캐드를 이용하여 토공산출을 위한 작도가  필요없고, 눈으로 정확한 3차원물량만 확인하면 됩니다.

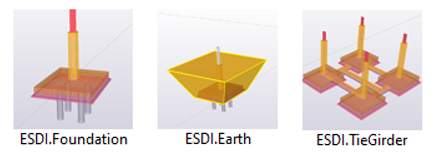

[굴착량 산정을 위한 3차원 토공모델링]

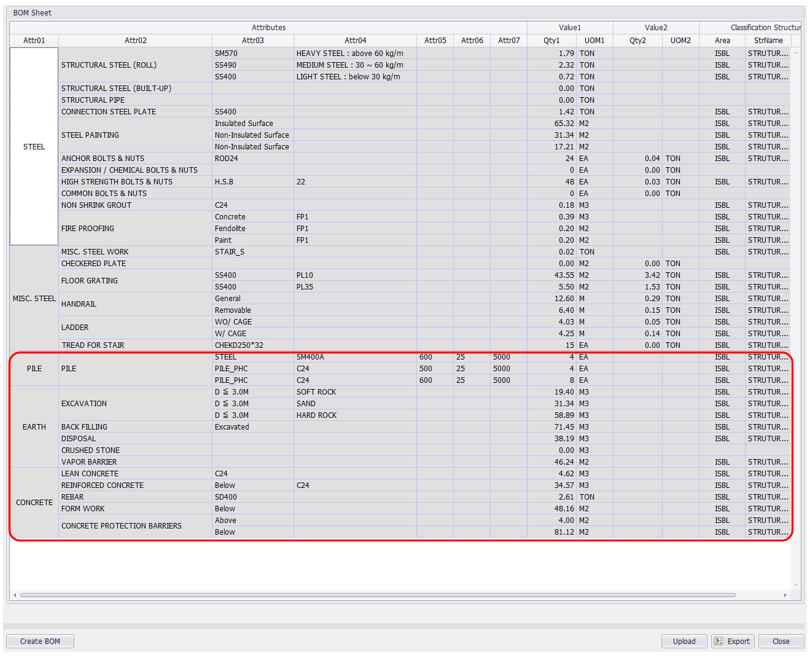

[토공 물량 산출 화면]



도면의 경우에도 Foundation 전용 편집툴을 활용하여 기존 CAD 스타일로 도면을 생성하고 편집할 수 있습니다.



[도면 편집 툴 & 성과품 화면]



이번 포스트에서는 eSDI의 Foundation 기능으로 3D 설계모델 → 토공 물량 → 도면 작업까지 이어지는 흐름을 살펴보았습니다.
CAD로 반복 산출하던 작업을 줄이고, 3D 모델로 결과를 직접 확인할 수 있다는 점이 가장 큰 장점입니다.



앞으로 eSDI의 하부 콘크리트 구조물 지원도 지켜봐주세요!



감사합니다.



다음 포스트에 다시만나요~~~
