[eSDI] 2026년 4월 정기 업데이트 소식

eSDI 2026 세 번째 업데이트 : 현장의 요청, 기능으로 답하다





2026년 세 번째 업데이트 소식을 전해드립니다.



최근 eSDI에 대해 많은 문의와 피드백을 보내주셔서  사용자 여러분의 다양한 의견을 가까이에서 확인할 수 있었습니다.



이번 업데이트에서는 이러한 현장의 의견을 바탕으로 Connection Component를 비롯한 주요 기능의

안정성과 사용성을 한층 더 개선하였으며, 실제 사용 과정에서 발생했던 불편 사항들을 중심으로 기능 보완을 진행했습니다.





그럼 eSDI 2.21.089 업데이트를 지금 바로 만나보시죠!







1. Connection Component 개선 사항

Connection Component “GTC_M_Splice2”, “GTC_S_Splice1” 사용 시 부재가 Channel의 경우 정상적으로 생성이 되지 않던 문제가 수정되었습니다.

GTC_S_Splice1 - Channel 부재 방향(Rotation)에 따른 예시

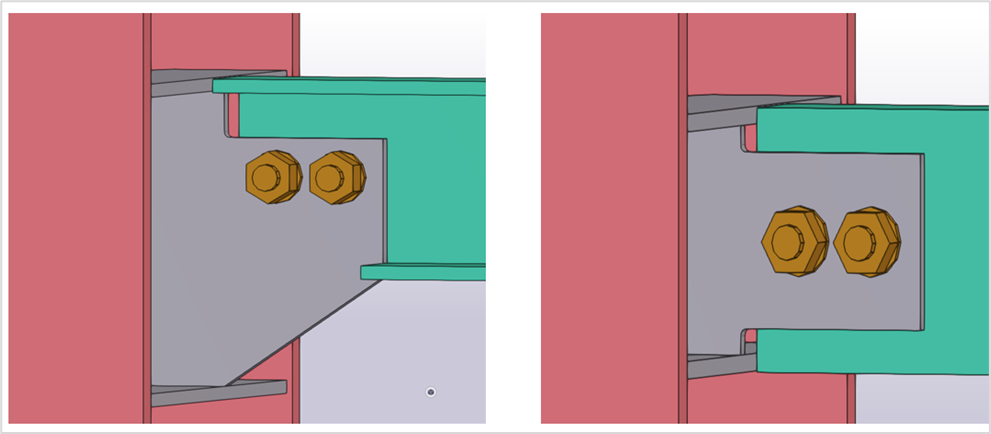

Connection Component “GTC_M_Splice3” 상/하부 Stiffener 생성 길이 옵션 “Full, Half”가 추가되었습니다.

GTC_M_Splice - Stiffener Half 옵션 적용 예시

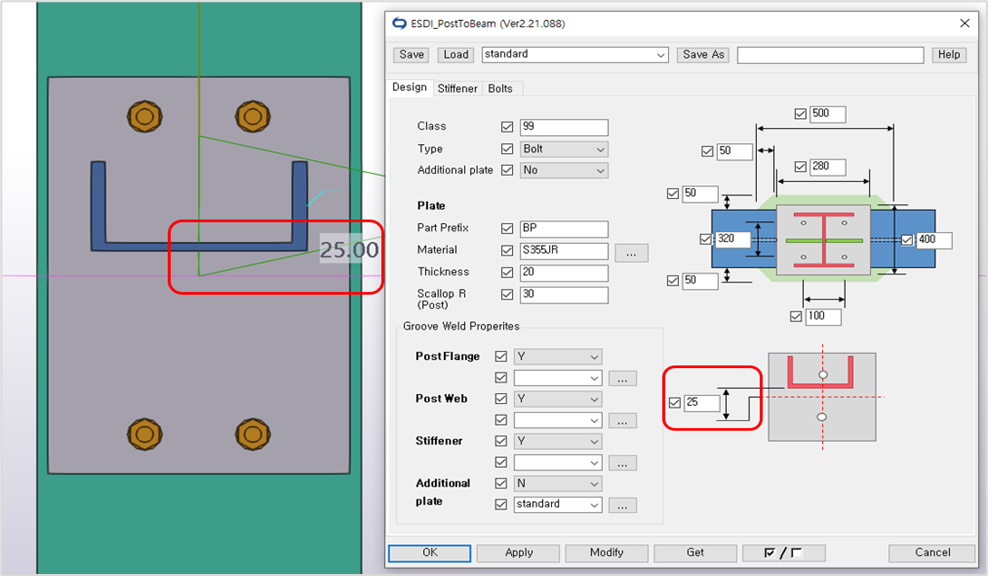

Connection Component “PostToBeam” 사용 시 Post 부재가 Channel일 경우 Plate Center에서 Post가 Offset되는 옵션이 적용되지 않던 문제가 수정되었습니다.

PostToBeam Post Channel 부재 생성 예시

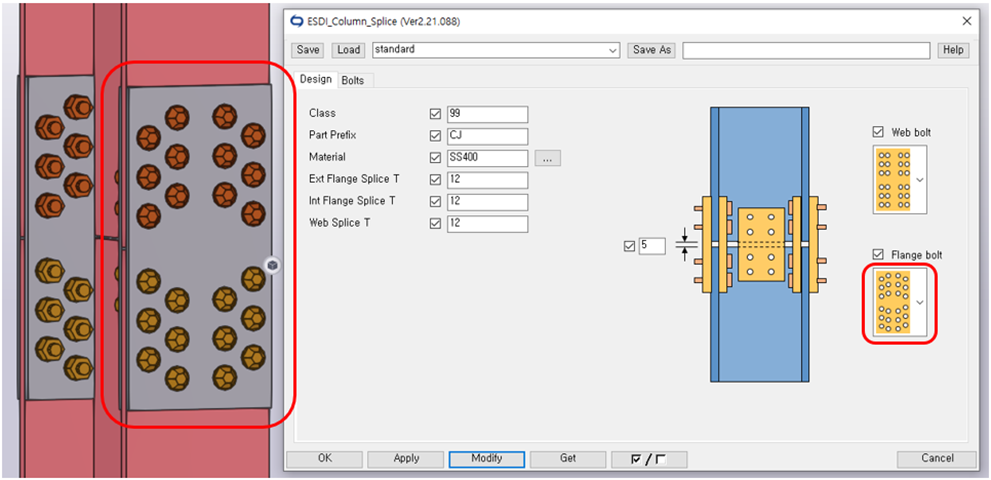

Connection Component “Column Splice” 사용 시 Flange bolt ‘Type4’로 배치 시 bolt간의 간섭이 발생하던 오류가 수정되었습니다.

Column Splice – Flange bolt Type4 생성 예시







2. Handrail Component 기능 개선

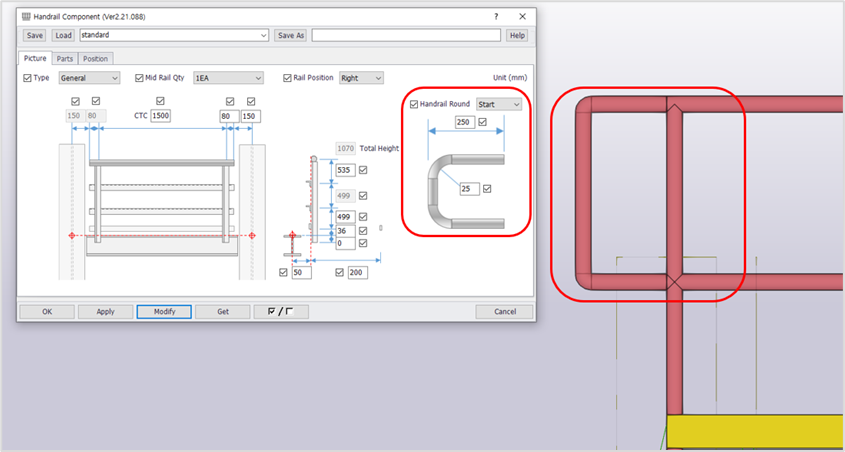

Handrail 생성 시 시작과 끝 부분에 Handrail Round기능이 정상적으로 작동하지 않던 문제가 개선되었습니다.
※ 제한사항 : Top Rail이 원형 단면(Hollow Section 포함)인 경우에만 정상적으로 생성됩니다.



Handrail Round 생성 예시







3. Create Stair 기능 개선

Create Stair 속성 파일(*.eSDIStair.attr)을 인식하는 경로가 아래와 같이 확장되었습니다.
아래 경로에 속성 파일이 있는 경우 자동으로 인식되어 속성 파일 목록에 표시됩니다.



• Tekla System, Project, Firm 폴더
• Tekla Model Folder/attributes 폴더
• eSDI Installation Folder/Modeling/Stair 폴더

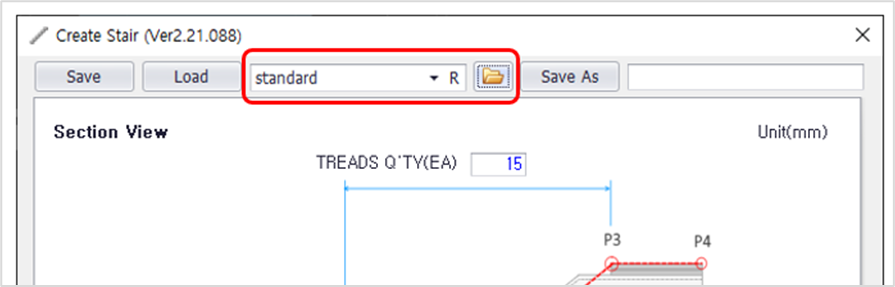

Create Stair 속성 파일 목록







4. Insert Connection Code 기능 개선

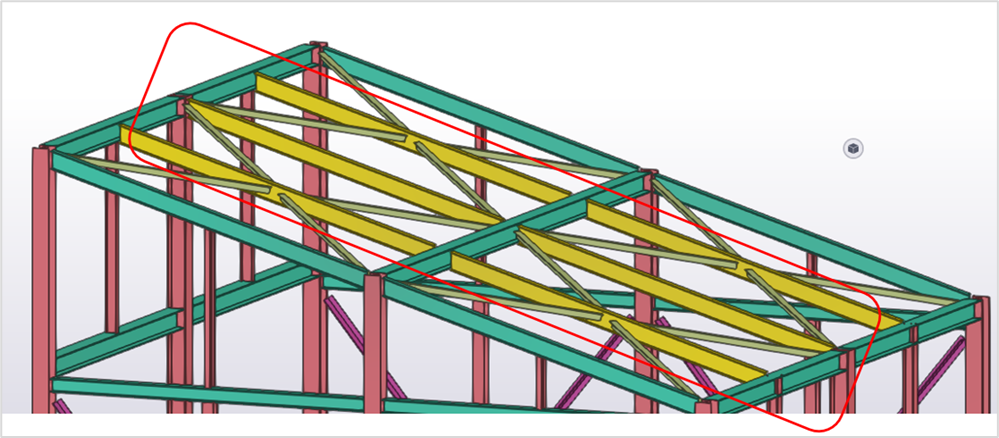

eSDI Member Type으로 인식되는 Beam중에서 수직 방향으로 경사가 있는 Beam(예: Roof Beam)에도 자동으로 Connection Code가 입력되도록 개선되었습니다.



수직 방향으로 경사가 있는 Roof Beam 예시 화면









5. 도면 자동 편집 – Connection Symbol 생성 오류 수정

eSDI에서 제공하는 일부 Shop Connection Component로 접합 생성 시 부재 Cutback위치를 정상적으로 인식하지 못해 Offset길이만 적용되던 오류가 수정되었습니다.





Connection Symbol 수정 예시 화면







6. 도면 자동 편집 – Level Mark 기능 개선

eSDI에서 Level Mark를 생성하는 기능 중 “Create Stair Level Mark”와 “Create Level Mark”가 신규기능을 포함해 하나의 기능으로 통합되었습니다.



Create Level Mark 화면





7. 3D CAD Interface – E3D Export 기능 개선

여러 Grid 환경에서 Beam TOS인식 오류가 수정되었습니다.
여러 개의 Grid가 포함된 Tekla Model을 pnf 파일로 내보낼 때, 부재가 속한 Grid가 아닌 다른 Grid로 인식되던 문제로 인해Beam 부재의 TOS가 정상적으로 적용되지 않던 오류가 수정되었습니다.







이번 업데이트와 관련하여 궁금하신 점이나 기술 지원이 필요하신 경우 언제든지 이엔지소프트 기술지원팀으로 문의해 주시기 바랍니다.



앞으로도 eSDI는 사용자 여러분의 의견을 바탕으로 지속적인 개선을 이어나가겠습니다.



감사합니다.
