[eSDI] 2026년 5월 정기 업데이트 소식

eSDI 2026 네 번째 업데이트 : 도면자동화, 한 걸음 더 나아가다





2026년 네 번째 업데이트 소식을 전해드립니다.



이번 업데이트에서는 도면 작업의 자동화 수준을 한층 끌어올리는 데 중점을 두었습니다.



도면을 선택하면 내부 View를 규칙에 따라 자동으로 편집해 주는 'Auto Edit Drawing' 기능을 새롭게 추가하였으며,

Area Mark, Ladder 치수 마크 등 도면 표현 기능도 사용성을 개선했습니다.



아울러 E3D Export와 BOM 작성 과정에서 현장의 의견을 반영해 기능을 보완했습니다.



그럼 eSDI 2.21.090 업데이트를 지금 바로 만나보시죠!









1. Insert Connection Code 기능 개선

Connection관련 모델, 도면 작업 시 사용되는 Connection Code입력을 위한 ‘Insert Connection Code’기능에서

Connection Type별 참고 이미지가 수정되었습니다.
변경된 이미지는 ‘Insert Connection Code’우측의 [Image] 버튼을 클릭하면 확인하실 수 있습니다.

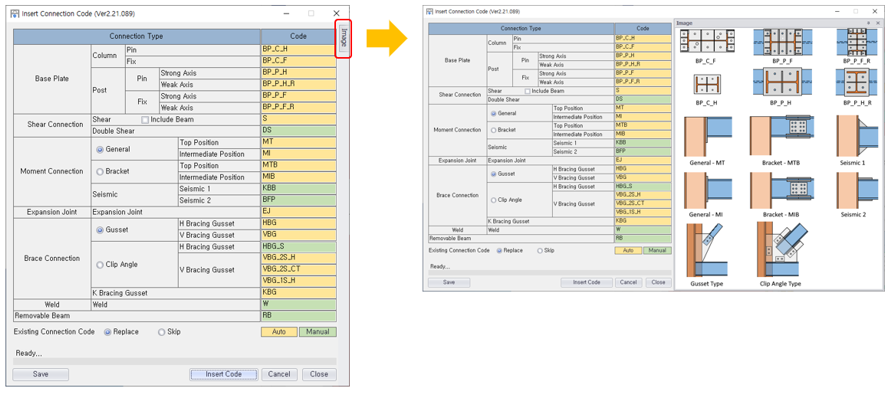

Insert Connection Code – Image 화면



2. Auto Edit Drawing 기능 추가

기존에는 사용자가 생성한 도면 내부의 View를 선택하여 편집하는 기능만 지원하였으나, 도면을 선택하여 자동 편집을 진행할 수 있는 ‘Auto Edit Drawing’ 기능이 추가되었습니다.

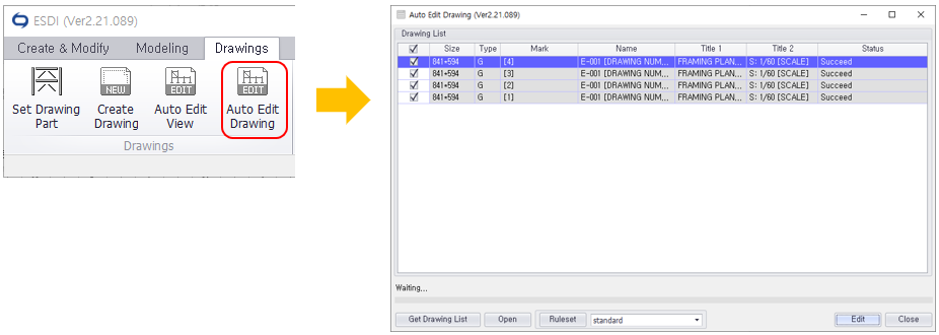

Auto Edit Drawing화면

☞ 기능 사용 순서
편집 규칙(Rule set) 설정 -> 편집 도면 불러오기(Get Drawing List) -> 도면 선택 -> 도면 편집

☞  편집 규칙(Rule set) 설정
편집 규칙 설정은 사용자가 생성한 도면을 자동 편집할 때, 도면 내부의 각 View를 어떤 편집 옵션으로 편집할 지 설정하는 기능입니다.

Auto Edit Drawing – Rule set 화면

[+]버튼을 클릭하여 Rule set 항목을 추가한 후, 도면 생성시 작성된 View Name과 eSDI에서 편집용으로 작성한 설정 파일을 지정합니다.

도면 편집 시 작성한 View Name과 동일한(포함된) View는 사용자가 지정한 뷰 단위 편집 옵션으로 자동 편집됩니다.

☞ 입력 방법
- Tekla View Name : Grid A, Grid B => Grid 입력
- Tekla View Name : Plan EL+3000, Plan El+5000 => Plan 입력
- Attribute : 평면(Plan), 입면(Elevation)등에 따라 설정된 옵션 파일을 선택

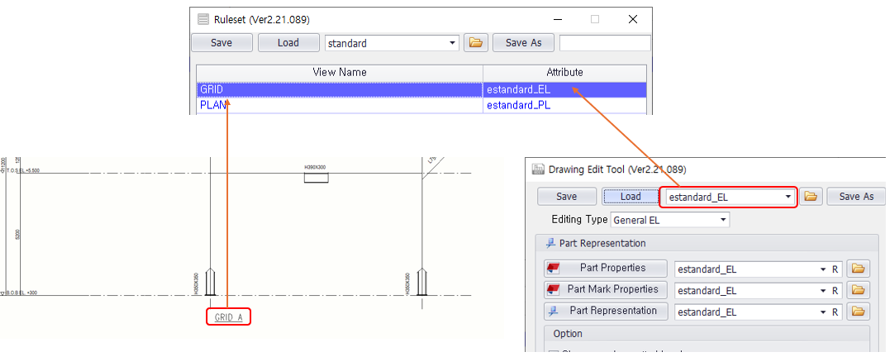

Rule set 입력 예시

☞  편집 도면 불러오기 (Get Drawing List)
[Get Drawing List]버튼을 클릭하면 사용자가 Tekla에서 생성한 GA Drawing을 불러와 Drawing List 에 표현합니다.

☞  도면 편집
Drawing List에서 편집하고 싶은 도면을 선택(체크), Rule set 설정이 완료되면 [Edit]버튼을 클릭합니다.
편집 결과는 Drawing List의 ‘Status’ 컬럼에 표시되며, 선택한 모든 도면의 편집이 완료될 때까지 자동으로 편집이 진행됩니다.



3. Create Area Mark 기능 개선

Area Mark 생성 시 작성되는 Text의 Font 색상, 크기, 타입등을 설정할 수 있도록 기능이 개선되었습니다.
Tekla에서 사용자가 작성한 Text Attribute파일을 선택하여 적용할 수 있습니다.

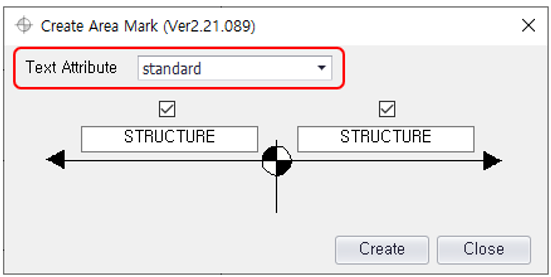

Create Area Mark 화면


4. Drawing – Ladder 치수 마크 개선
도면 자동 편집 시 Ladder 치수선과 함께 생성되는 Mark의 표현 방식을, 별도로 생성되는 "Ladder El. Mark"의 설정과 동일하게 적용할 수 있도록 개선되었습니다.

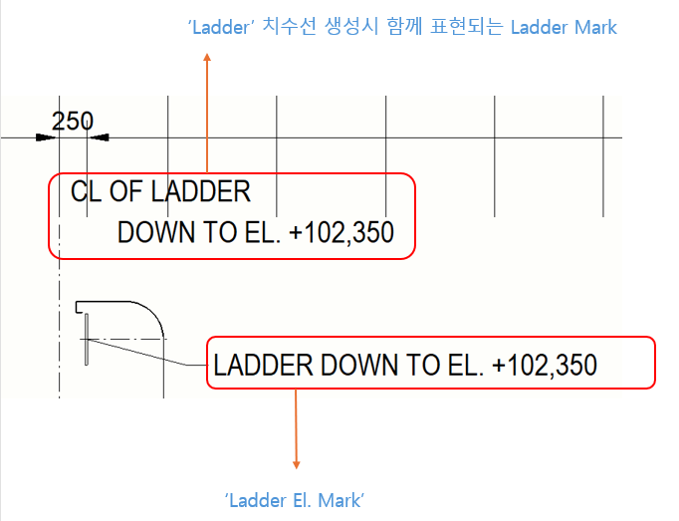

Ladder Mark 표현 예시

두 가지 Mark가 동일하게 적용되도록 하는 옵션은 아래 화면을 참고하시기 바랍니다.

Ladder Mark 적용 옵션 화면


5. 3D CAD Interface – E3D Export 기능 개선
E3D 내보내기 시 부재들이 Group으로 분류될 때, 기존에 Ladder·Handrail 그룹에 일부 포함되지 않던 eSDI MemberType도 포함될 수 있도록 개선되었습니다.

- Ladder
Ladder Rung, Ladder Hoop, Ladder Vertical Bar, Ladder Rail Bar, Ladder Top Hoop Bar
- Handrail
Handrail Top Rail, Handrail Mid Rail, Handrail Toe Plate, Handrail Post, Handrail Elbow, Handrail Dummy

또한 Export Tab의 부재 목록에 Member Name 항목과 멀티 체크 기능이 추가되었습니다.

E3D Export 화면

 6. BOM 기능 개선
'Create BOM' 기능으로 BOM 작성 시, 도면 작성용으로 생성한 'Handrail Dummy'를 Material 지정 없이 자동으로 물량에서 제외할 수 있도록 개선되었습니다.



이번 업데이트와 관련하여 궁금하신 점이나 기술 지원이 필요하신 경우 언제든지 이엔지소프트 기술지원팀으로 문의해 주시기 바랍니다.



앞으로도 eSDI는 사용자 여러분의 의견을 바탕으로 지속적인 개선을 이어나가겠습니다.



감사합니다.
